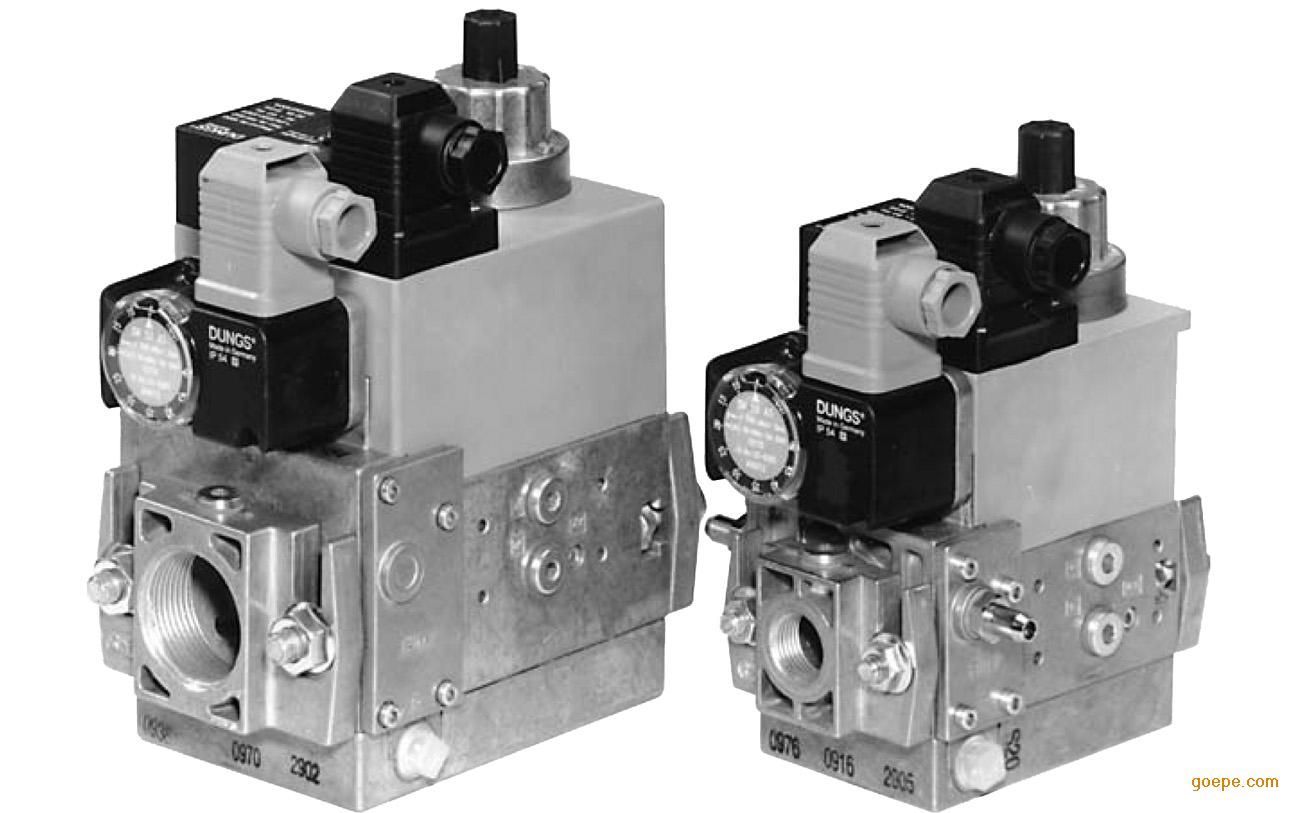

DUNGS燃氣多功能組合調節器由過濾器，調節器，閥門和壓力監控器緊密組合而成。通過組合式系統可實現不同結構形式
* 污物沉積器：精濾器
* 一個調節器和兩個閥門：B01
* 戀歌快速開啟閥門
* 一個快速開啟閥門和一個緩慢開啟閥門
* 符合DIN EN 161 A級2類要求的可達360mbar的電磁閥
* 運用符合DIN EN 88 A級2類要求的比例調節器可靈敏的調節輸出壓力
* 在低壓力差的情況下達到高流量值
* 閥門V2的主流量節流器
* 液壓開啟滯后
* 符合ISO7/1的管螺紋法蘭聯結
* 安裝簡便，尺寸小，重量輕
⊙ 產品詳細說明
型號解析：
MB- XX XXX XX B 0X S X X
. . . . . . . . . . . . . . . . . . V1和V2的控制
0：同時
2：分別
.
. 輸入壓力
2：4-20mbar
5：20-50mbar
.
. S：系列
.
. 燃氣流程圖
1：兩個閥門用于主燃氣+調節器
2：兩個閥門用于主燃氣
7：兩個閥門用于主燃氣一個閥門與V1一起作為V2+內部調節器的支路
.
. 結構式樣（產品年代）
.
. 結構尺寸，額定寬度
403：DN10，V2：單座閥門
405：DN15，V2：單座閥門
407：DN20，V2：雙座閥門
410：DN25，V2：單座閥門
412：DN32，V2：雙座閥門
415：DN40，V2：雙座閥門
420：DN50，V2：雙座閥門
.
. 開啟性能+主節流器
沒有：MB或MB-ZR
D：主節流器
LE：可調節開啟性能
DLE：D+LE的組合
.
. 沒有：一級
ZR：二級，帶有第一級部分量調節
.
. 多功能組合
.
型號表: 型號 DN/Rp 開啟時間s
MBD405B01 Rp1/2 <1
MBD407B01 Rp1/2 <1
MBDLE405B01 Rp3/4 20
MBDLE407B01 Rp3/4 20
MBD410B01 Rp1 <1
MBD412B01 Rp1 <1
MBDLE410B01 Rp1-1/4 20
MBDLE412B01 Rp1-1/4 20
MBD415B01 Rp1-2 <1
MBDLE415B01 Rp1-2 20
MBD420B01 Rp1-2 <1
MBDLE420B01 Rp1-2 20
技術參數:
額定內徑 MB-...405/407B01
Rp1/2，3/4
MB-...410/412B01
Rp3/4，1，1-1/4
MB-D...415B01
Rp1，1-1/4，1-1/2，2
MB-D...420B01
Rp1，1-1/4，1-1/2，2
最大工作壓力 至360mbar
輸出壓力范圍 MB-...S20/S22 Pa:4mbar 至 20mbar
MB-...S50/S52 Pa:4mbar 至 50mbar
壓力等級 PN 1
介質 1，2，3氣體系列的燃氣及其他中性氣態介質
環境溫度 -15ºC到+70ºC（在液化氣設備中使用時，MB-D...不得在低于0ºC下運行。只適用于氣態液化氣。液態碳化氫損壞密封材料）
過濾 0.8mm網眼的篩分器，無序纖維過濾器，精密過濾器，兩層過濾芯可不必拆開設備。
壓力監控器 可安裝符合DIN EN 1854要求的型號GWA5，GWA2，NBA2，UEBA2。
壓力調節單元 壓力調節器經輸入壓力平衡，在切斷時通過閥門V1可達較緊密的閉合，符合DIN EN 88 A 級。額定值彈簧固定裝置（不能進行彈簧更換）。不必設置通過頂部的排氣管道。具有內置脈沖分支頭
電磁閥V1 閥門符合DIN EN 161 A 級2類要求，快速開啟，快速關閉。
電磁閥V2 閥門符合DIN EN 161 A 級2類要求 MB 快關 快開 無主節流器
MB-D 快關 快開 有主節流器
MB-DLE 慢關 慢開 有主節流器
MB-LE 慢關 慢開 無主節流器
測試及點火燃氣接頭 G1/8，符合DIN ISO 228
燃燒器壓力監控PBr 接于閥門V2之后，壓力監控器A2可裝于側面的轉接器上。
電壓/頻率 交流電50-60Hz，220-230V，-15%+10%，優選電壓，交流240V，交流110-120V，直流48V，直流24-28V
電氣連接 對閥門和壓力監控器使用符合DIN EN 175 301-803
啟動時間 100%ED
接觸燃氣部分的材料 外殼 壓鑄鋁
隔膜，密封件 NBR基材料，硅橡膠
電磁傳動裝置 鋼材，黃銅，鋁
安裝位置 垂直，磁體豎直向上或平置，磁體呈水平狀態，也可取兩種之間的位置。
終端觸點 終端觸點K01/1可安裝于閥門V2上，（經DIN檢測）
|
